HDI(High Density Interconnection)
是生产印制板的一种技术,使用微盲埋孔技术的一种线路分布密度比较高的电路板。印制电路板是一种提供元件连结的平台,用以承接联系零件的基底。高密度集成(HDI)技术可以使终端产品设计更加小型化,同时满足电子性能和效率的更高标准。
目前广泛应用于手机、服务器、台式电脑PC、笔记本电脑、平板电脑。
-
Overview
采用LPDDR,打造低功耗,高性能,小体积的新一代DRAM内存模块PCB
-
Core Technology
- Multi Layer (MLB, Build Up)
- Low Dk, Low Df, Low CTE
- Impedance Control
- Selective ENIG
-
-
Specifications
Layer 10 ~ 12 Layers Thickness 1,000㎛ Line/Space (Tenting) 50 / 100㎛ Via Size 200㎛ Surface Finish OSP / Selective ENIG OSP : Organic Solderability Preservative, ENIG : Electroless Nickel Immersion Gold -

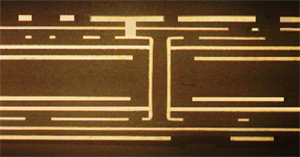

Product Image
-

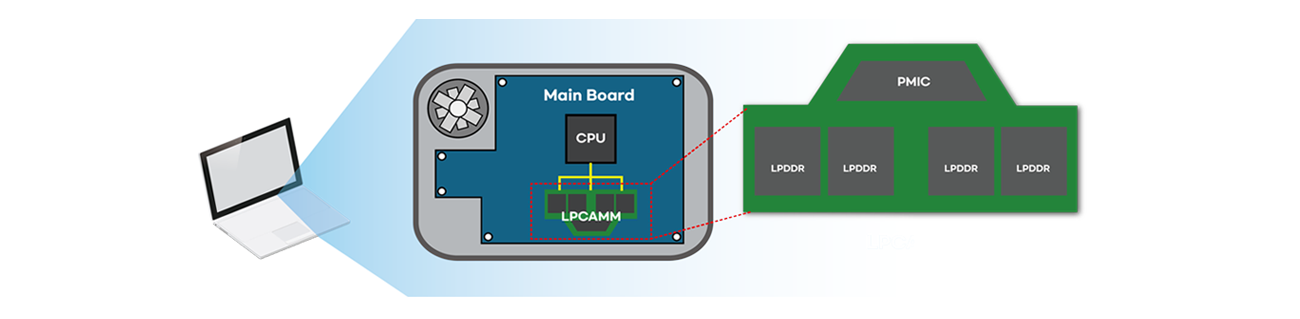

Application
- Laptop
